Устройство для мониторинга Blackmagic MultiView 16

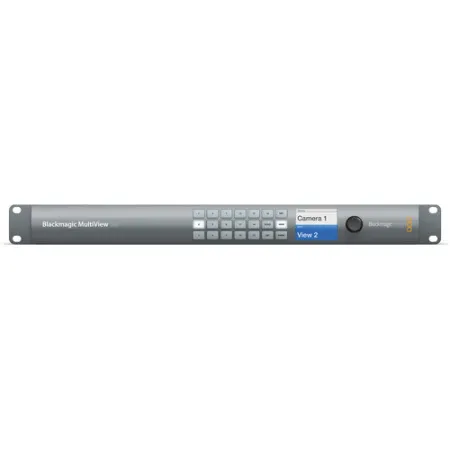

Устройство для мониторинга Blackmagic MultiView 16 — это профессиональный мультивьюер, позволяющий одновременно отображать до 16 источников SDI-сигнала на одном Ultra HD экране. Ключевое преимущество модели — полнокадровая повторная синхронизация на каждом из 16 входов, что позволяет работать с сигналами в форматах SD, HD и Ultra HD в любой комбинации, без ограничений по порядку подключения. Устройство выполнено в компактном корпусе высотой 1U и может быть установлено в стандартную 19-дюймовую стойку. Артикул — HDL-MULTIP6G/16.

Технические характеристики и форматы

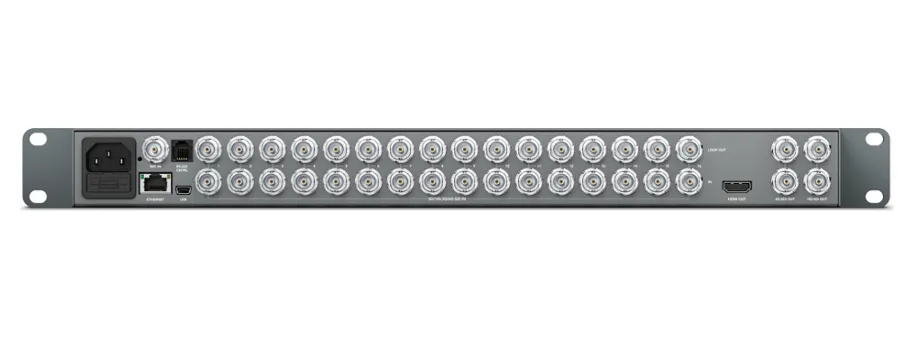

Мультивьюер MultiView 16 оснащён 16 входами 6G-SDI (10-бит) и 16 сквозными выходами (loop through), поддерживающими скорости 270Mb, 1.5G, 3G и 6G. Для вывода многооконного изображения предусмотрены 2 выхода HD-SDI, 2 выхода 6G-SDI и 1 выход HDMI типа A, поддерживающий EDID монитора. Устройство поддерживает широкий спектр форматов: от SD (525i/59.94 NTSC, 625i/50 PAL) до HD (720p/1080i/1080p до 60 кадров/с), 2K DCI, Ultra HD (2160p до 30 кадров/с) и 4K DCI 24p. На всех SDI выходах реализована функция восстановления тактовой частоты (reclocking) с автоматическим переключением между SD, HD и 6G-SDI. Для синхронизации предусмотрен вход Black Burst и Tri-Sync, поддерживающий SD, HD и 4K.

Мониторинг и управление

Для каждого из 16 окон просмотра доступны VU-метры аудиоуровня и возможность назначения источников сигнала (source routing). Управление осуществляется через встроенную панель с 16 кнопками для коммутации источников, 5 кнопками и колесом прокрутки для меню, а также 2.2-дюймовым цветным дисплеем. Для внешнего управления предусмотрены программный контроль Blackmagic Videohub для Mac и Windows, поддержка аппаратных панелей Blackmagic Smart Control и Master Control, а также управление по протоколу RS-422 (RJ9). Встроенный 1.5-дюймовый LCD используется для настроек меню.

Питание и установка

Конфигурация устройства возможна через переднюю панель, порт RJ45 Ethernet или USB 2.0, который также используется для обновления прошивки и настройки IP-адреса. Питание осуществляется от сети 100-240 В AC (требуется кабель IEC, приобретается отдельно), потребляемая мощность составляет 45 Вт. Все настройки сохраняются в памяти и восстанавливаются при возобновлении питания. Размеры устройства: 482 × 153.4 × 44.2 мм, вес — 2.3 кг.

Комплектация устройства для мониторинга Blackmagic MultiView 16

• Мультивьюер Blackmagic MultiView 16 — 1 шт
• Приветственная карта с QR-кодом для загрузки ПО — 1 шт
