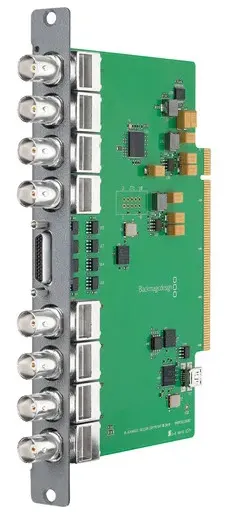

Плата интерфейса Blackmagic Universal Videohub SDI Interface

Плата интерфейса Blackmagic Universal Videohub SDI Interface — это сменный модуль ввода-вывода для матричных коммутаторов Blackmagic Universal Videohub 72 и 288. Плата оснащена четырьмя входами и четырьмя выходами SDI и поддерживает горячую замену (hot‑swappable). Все выходы оснащены полным восстановлением тактовой частоты (reclocking), что гарантирует стабильную передачу видео на расстояния до 91.4 метра (300 футов).

Технические характеристики и совместимость

Каждая плата SDI Interface обеспечивает 4 входа и 4 выхода SDI (BNC, 3G‑SDI, 10-бит). Плата поддерживает автоматическое переключение между форматами SD, HD и 3G‑SDI и может одновременно обрабатывать сигналы с разными частотами кадров и разрешениями. Платы совместимы как с шасси Universal Videohub 72 (до 18 плат, конфигурация 72×72), так и с Universal Videohub 288 (до 72 плат, конфигурация 288×288), что позволяет гибко расширять систему.

Управление и аудиоподдержка

На каждой плате предусмотрены порты для управления RS-422 deck control (через специальный кабель-разветвитель), обеспечивающие транспортный контроль до четырёх видеомагнитофонов или серверов воспроизведения. Плата также поддерживает передачу 16 каналов встроенного аудио (48 kHz, 24‑бит), причём аудиоданные маршрутизируются вместе с видеосигналом без дополнительных коммутаций.

Преимущества модульной архитектуры

Модульная конструкция позволяет пользователям приобретать пустое шасси и постепенно добавлять интерфейсные платы по мере необходимости, что снижает первоначальные затраты. Платы SDI и Optical Fiber SDI одного форм-фактора, поэтому их можно смешивать в любых комбинациях внутри одного шасси, создавая гибридные маршрутизаторы с медными и оптоволоконными интерфейсами. Вес упаковки составляет 0.21 кг (0.47 lb), размеры — 185 × 136 × 20 мм (7.3 × 5.35 × 0.8").

Комплектация платы интерфейса Blackmagic Universal Videohub SDI Interface

• Плата SDI Interface (VHUBUV/IF/SDI) — 1 шт
