Панель управления Blackmagic Videohub Master Control Pro

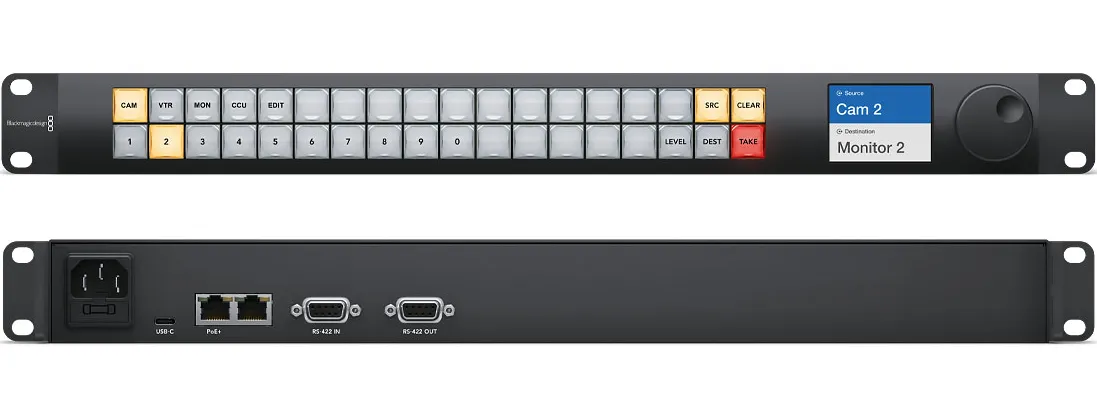

Панель управления Blackmagic Videohub Master Control Pro — это профессиональная аппаратная консоль для удалённого управления маршрутизаторами Blackmagic Videohub через стандартную Ethernet-сеть. Устройство предназначено для быстрой коммутации видео- и аудиосигналов в студиях вещания, на пост-продакшн и в передвижных телевизионных станциях. Ключевые преимущества модели — информативный LCD-экран, поддержка питания по сети (PoE) и возможность работы в качестве NMOS-контроллера для IP-систем ST 2110. Панель имеет высоту 1 юнит и может быть установлена в стандартную аппаратную стойку.

Управление и коммутация

Панель оснащена 21 программируемой кнопкой, которые можно настраивать под конкретные источники или пункты назначения, а также поворотным колесом-энкодером для быстрой навигации по списку кросс-поинтов. Управление осуществляется в двух режимах: прямой набор номера источника или назначения с помощью цифровых кнопок; прокрутка всех доступных кросс-поинтов, отсортированных в алфавитном порядке, с помощью поворотного колеса. Кнопки имеют прозрачные колпачки, которые можно вынимать для установки бумажных меток с индивидуальными названиями, а также подсвечиваются RGB-светодиодами для удобной работы в тёмных помещениях.

Интерфейсы и совместимость

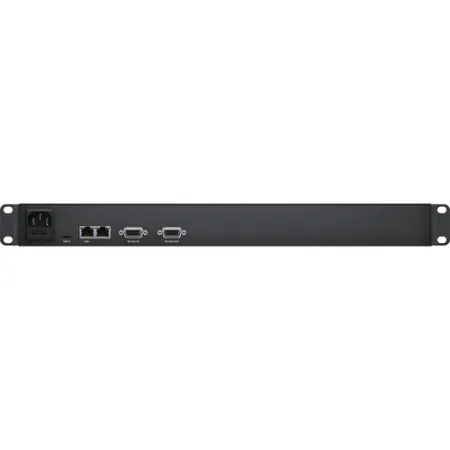

Консоль подключается к сети через RJ45 Ethernet и поддерживает Power over Ethernet (PoE), что позволяет использовать её без внешнего блока питания. Входящий порт Ethernet поддерживает PoE, исходящий (Loop) используется для подключения дополнительных устройств и не передаёт питание. Дополнительные интерфейсы включают RS-422 (In и Out) для будущих реализаций и USB-C для первичной настройки и обновления прошивки. Панель совместима со всеми современными моделями маршрутизаторов Blackmagic Videohub, а также поддерживает протоколы управления для IP-систем NMOS (IS-04 и IS-05) в сетях ST 2110.

Конструкция и питание

Устройство имеет прочный металлический корпус и занимает 1 юнит монтажного пространства при глубине менее 7.6 см (3 дюйма), что позволяет устанавливать его даже в неглубокие передвижные стойки. Рабочее напряжение составляет 100–240 В AC, также поддерживается PoE на Ethernet-входе. Вес устройства составляет 1 кг, размеры — 483 × 44 × 117 мм. Все настройки сохраняются в энергонезависимой памяти и мгновенно восстанавливаются после восстановления питания.

Комплектация панели управления Blackmagic Videohub Master Control Pro

• Панель управления Videohub Master Control Pro — 1 шт
• Приветственная карта с QR-кодом для загрузки программного обеспечения — 1 шт
