Интерфейс Blackmagic GPI и Tally для ATEM

Интерфейс Blackmagic GPI и Tally для ATEM — это профессиональное устройство для организации световой индикации (Tally) на съемочной площадке. Оно подключается к микшеру ATEM по сети Ethernet и передает на камеры и мониторы сигнал, указывающий, какой источник находится в прямом эфире. Это незаменимый аксессуар для студийной работы, когда операторам и ведущим нужно четко знать, какая камера активна.

Система Tally и возможности расширения

Устройство оснащено 8 оптоизолированными входами и 8 релейными выходами с замыканием контактов. Максимальное напряжение на входах составляет 5 В при 14 мА, на выходах — 30 В при 1 А. Если требуется больше каналов, можно подключить несколько интерфейсов последовательно, объединяя их через Ethernet. Интерфейс также может использоваться в качестве панели управления Videohub, позволяя создавать систему коммутации с кнопками и индикаторами без дополнительных контроллеров.

Подключение и управление

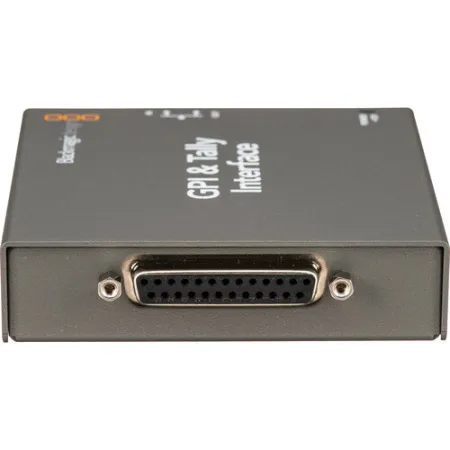

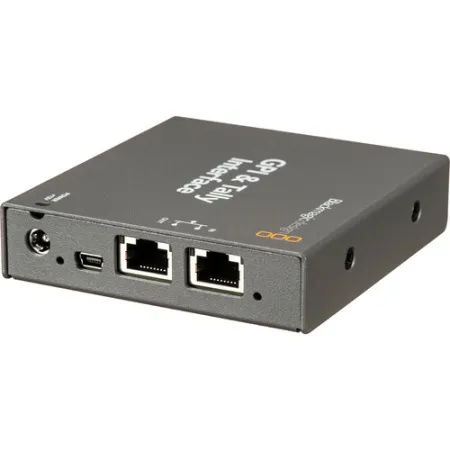

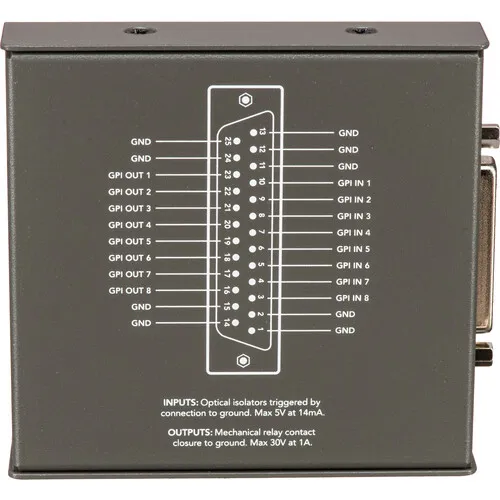

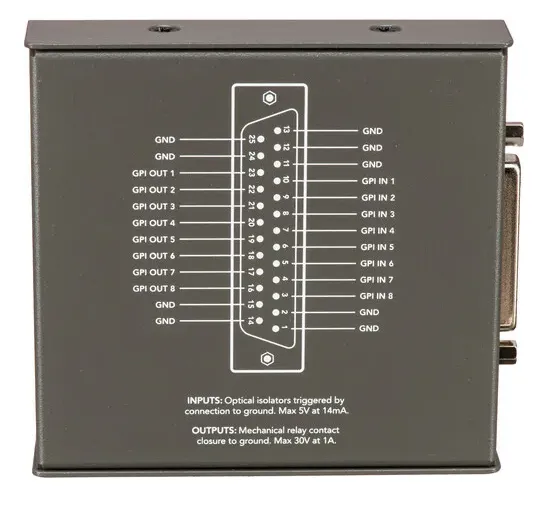

На задней панели расположен 25-контактный разъём типа D, обеспечивающий подключение восьми пар «вход-выход». Управление настройками осуществляется через порт USB 2.0 или через встроенный веб-интерфейс. Для работы с сетью предусмотрен порт Ethernet 10/100 BaseT со сквозным выходом (loop through) для подключения других устройств. В комплект входит блок питания 12 В с набором адаптеров для розеток разных стран.

Комплектация интерфейса GPI и Tally

• Интерфейс Blackmagic GPI и Tally для ATEM — 1 шт
• Блок питания 12 В с набором адаптеров для розеток разных стран — 1 шт
