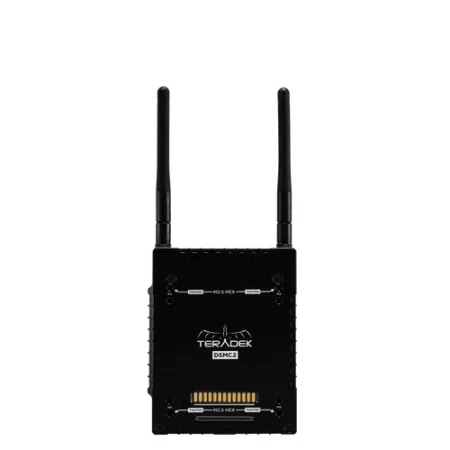

Видеосендер Teradek Bolt 1000 DSMC2 Wireless TX

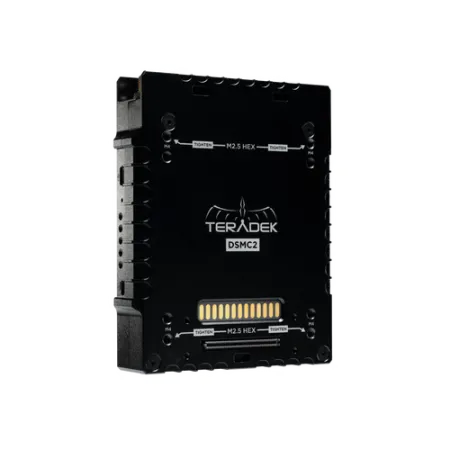

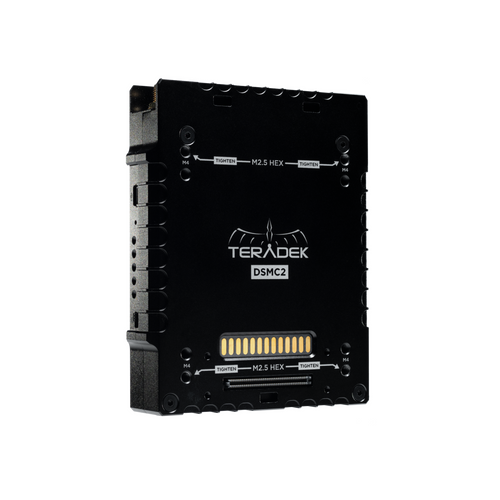

Видеосендер Teradek Bolt 1000 DSMC2 Wireless TX — это модуль беспроводной передачи видеосигнала, разработанный специально для камер RED DSMC2. Устройство крепится непосредственно на заднюю панель камеры через pogo-pin разъём, что обеспечивает передачу питания и видеосигнала без использования кабелей. Передатчик поддерживает разрешение до 1080p60 с задержкой менее 1 мс и дальностью действия до 300 метров (1000 футов) при прямой видимости. Модуль выполнен из фрезерованного алюминия, весит 226 г и имеет размеры 106.7 × 63.7 × 20.5 мм, что делает его компактным и лёгким для установки на камеру без нарушения балансировки.

Конструкция и установка

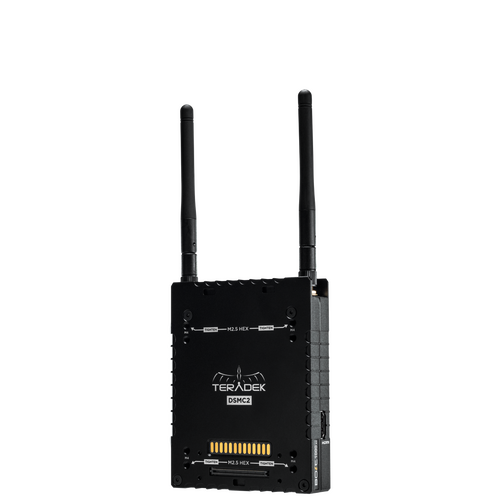

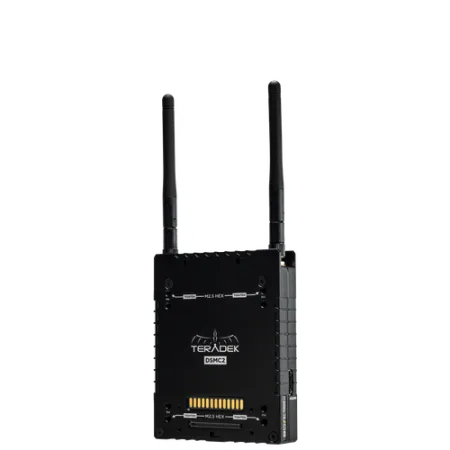

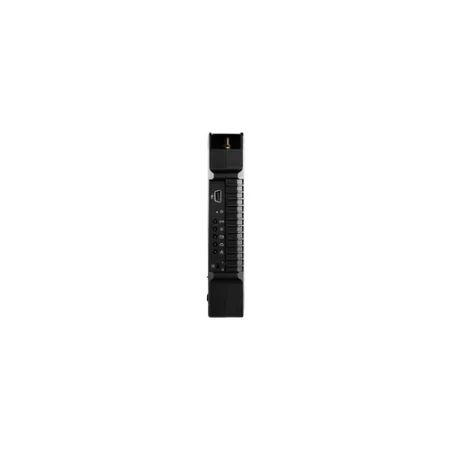

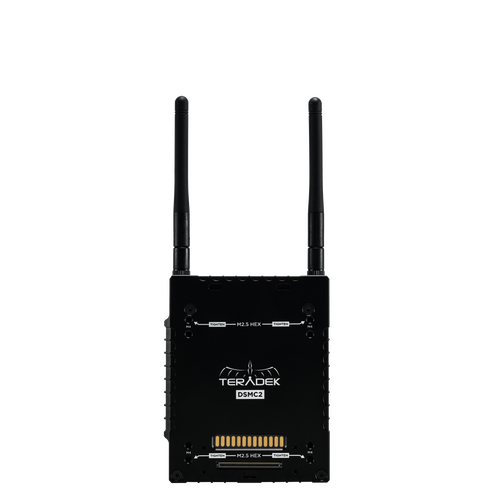

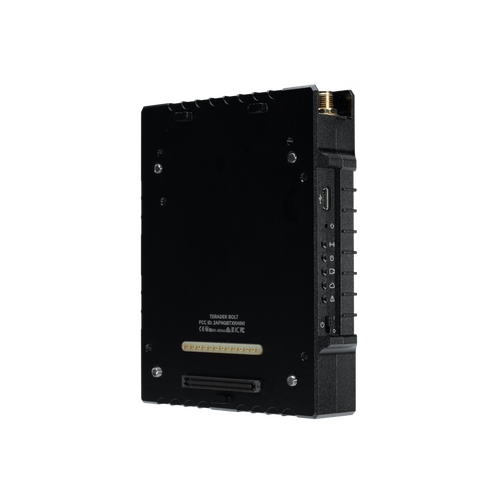

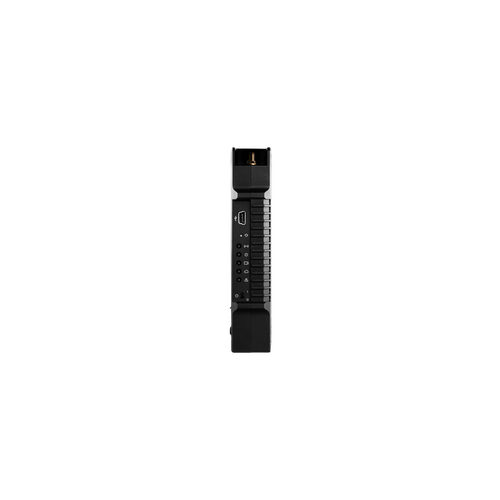

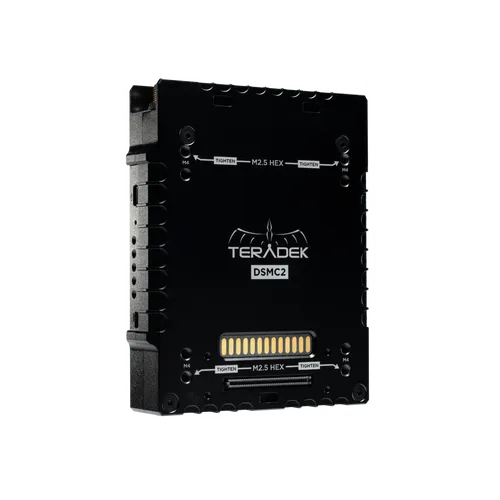

Модуль устанавливается между камерой RED DSMC2 и задним аккумуляторным или I/O-модулем, сохраняя возможность использования штатных аксессуаров. Благодаря pogo-pin соединению передатчик получает питание от камеры и передаёт видеосигнал с HDMI-мониторного выхода, что полностью исключает необходимость в дополнительных кабелях и внешних блоках питания. Для защиты модуля в комплект входит защитная рамка DSMC2 Guard, которая предотвращает повреждения при активной эксплуатации на площадке. На корпусе предусмотрены разъёмы RP-SMA для двух антенн, порт Mini-USB для обновления прошивки, кнопка сброса/спаривания и светодиодные индикаторы состояния, позволяющие оперативно контролировать работу устройства.

Видео и совместимость

Модуль передаёт видеосигнал в формате 1080p60 с глубиной цвета 8 бит 4:2:2 через интерфейс HDMI. Передатчик совместим с приёмниками Bolt 1000, XT и LT, а также с универсальными приёмниками Sidekick II, Sidekick XT/LT, Bolt 10K и встроенными приёмниками SmallHD. Поддерживается одновременная трансляция на до 4 приёмников, что позволяет использовать несколько мониторов одновременно — например, для оператора, режиссёра и фокус-пуллера. Рабочий диапазон частот — 5 ГГц с шифрованием AES-128 и автоматическим выбором канала, что обеспечивает стабильную работу даже в условиях плотного радиоэфира на крупных съёмочных площадках.

Питание и управление

Модуль питается непосредственно от камеры RED DSMC2 через pogo-pin разъём, потребляя 7.5 Вт при передаче 1080p60. Это позволяет использовать передатчик без отдельного аккумулятора, что снижает общий вес камерного комплекта и упрощает его сборку. Для управления и обновления прошивки доступно приложение Bolt Manager для Windows и macOS, подключаемое через Mini-USB порт. На корпусе расположены светодиодные индикаторы статуса питания, сигнала и ошибок, а также кнопка включения/выключения и сброса, что позволяет быстро перезагрузить устройство в случае необходимости без доступа к интерфейсу камеры.

Комплектация видеосендера Teradek Bolt 1000 DSMC2 Wireless TX

• Передатчик Bolt 1000 DSMC2 Wireless TX — 1 шт
• Защитная рамка DSMC2 Guard — 1 шт
• Антенны 2dBi (2.4/5.8 ГГц) — 2 шт
• Кабель Mini-USB (5-pin) — USB (45 см) — 1 шт
• Шестигранный ключ 2.5 мм — 1 шт
