Комплект Teradek 10-2550 Orbit PTZ HD 3G-SDI/HDMI Wireless Transmitter/Receiver Kit

Комплект Teradek 10-2550 Orbit PTZ HD 3G-SDI/HDMI Wireless Transmitter/Receiver Kit — это профессиональная система беспроводной передачи видеосигнала и управления для PTZ-камер. Комплект включает передатчик и приёмник и обеспечивает трансляцию несжатого видео с разрешением до 1080p60 на расстояние до 300 метров с задержкой менее 1 мс. Устройства оснащены интерфейсами 3G-SDI и HDMI, а также портами RS-232 и RS-422 для управления камерой по протоколам VISCA и Panasonic AW.

Конструкция и монтаж

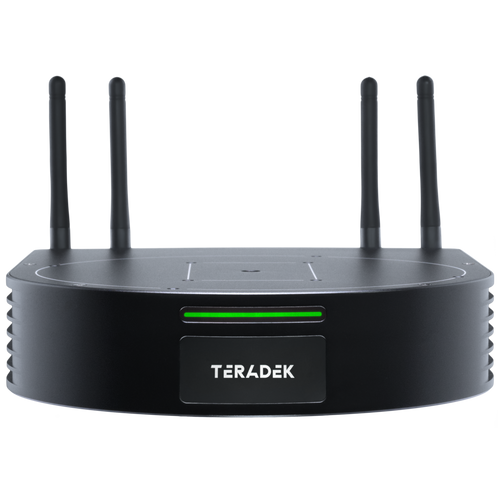

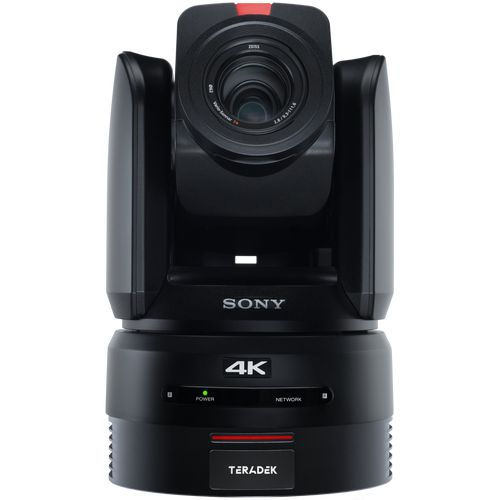

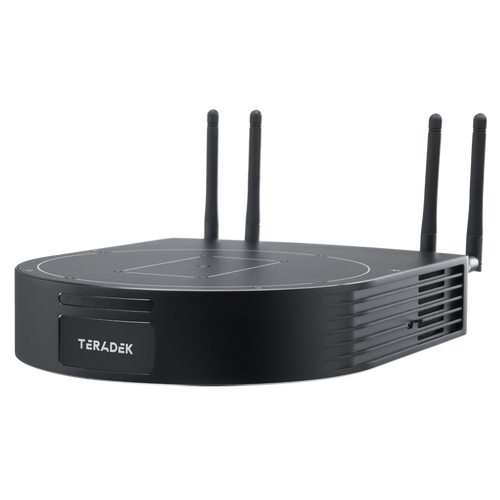

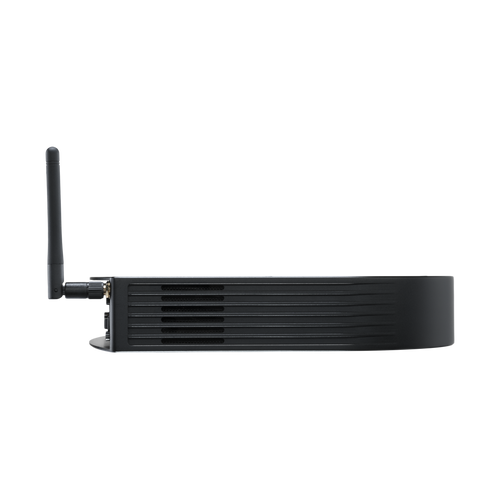

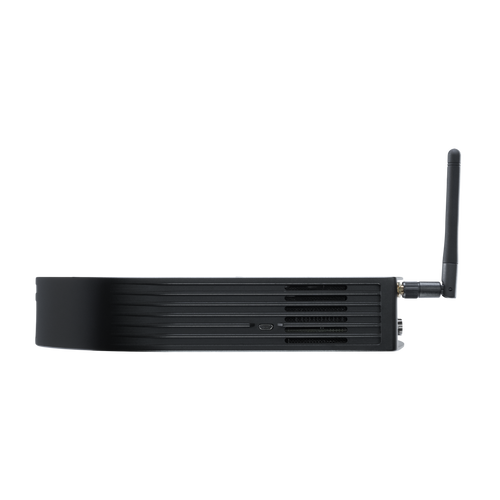

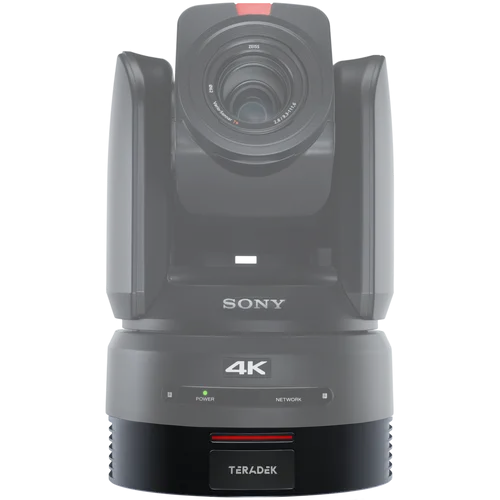

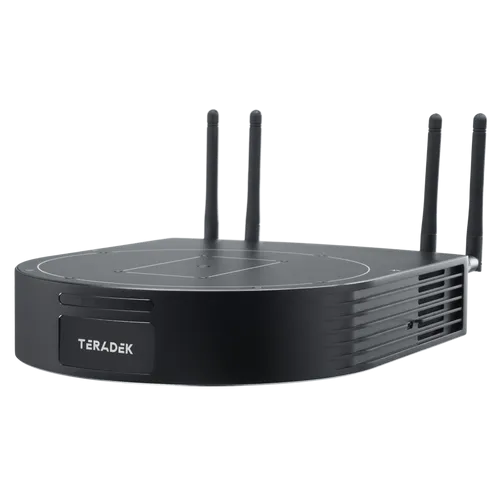

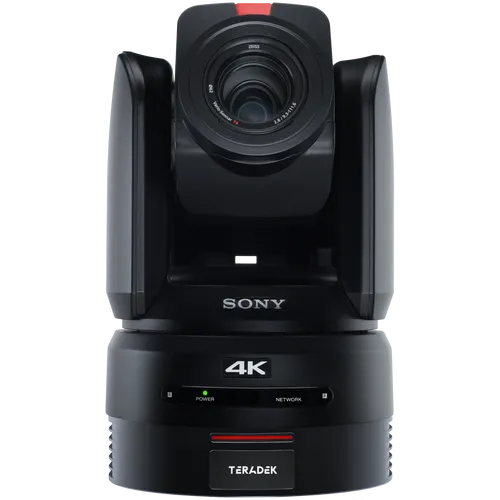

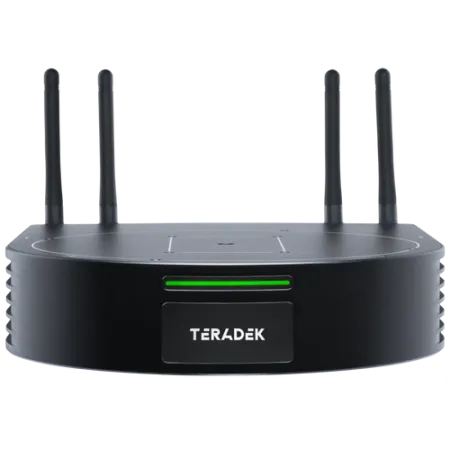

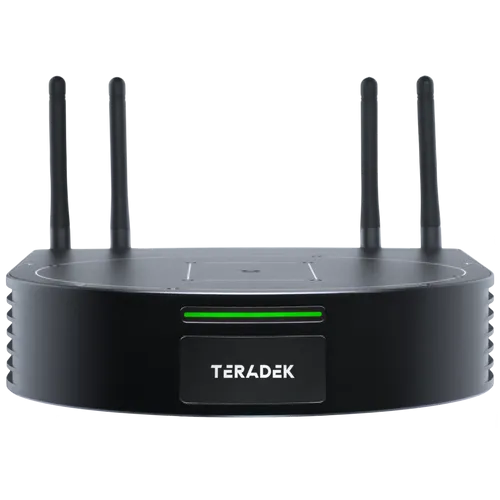

Корпуса передатчика и приёмника выполнены из фрезерованного алюминия. Передатчик имеет размеры 230 × 183 × 42.5 мм и весит 998 г, приёмник — 139.2 × 133.7 × 30.1 мм и весит 656 г. Передатчик крепится непосредственно под PTZ-камерой с помощью входящего в комплект винта 1/4"-20, на корпусе предусмотрены монтажные отверстия 3/8"-16. На обоих устройствах установлены OLED-дисплеи и джойстики для навигации по меню, а управление также доступно через мобильное приложение Launchpad для iOS и Android.

Видео и аудио

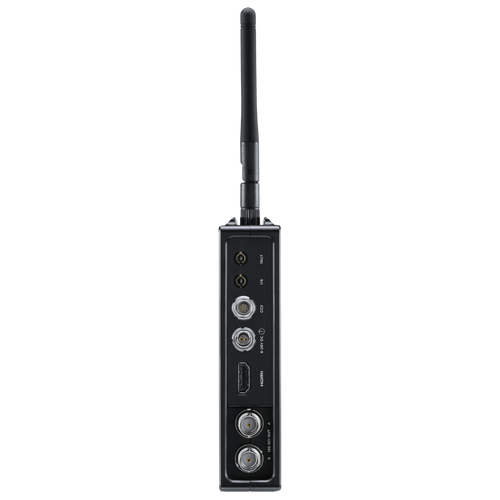

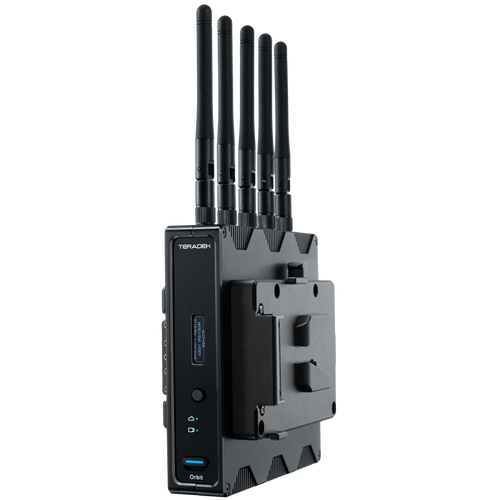

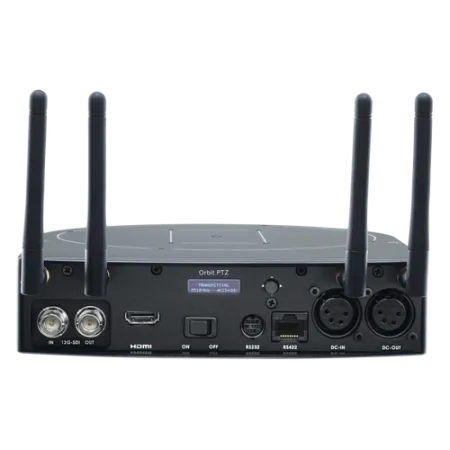

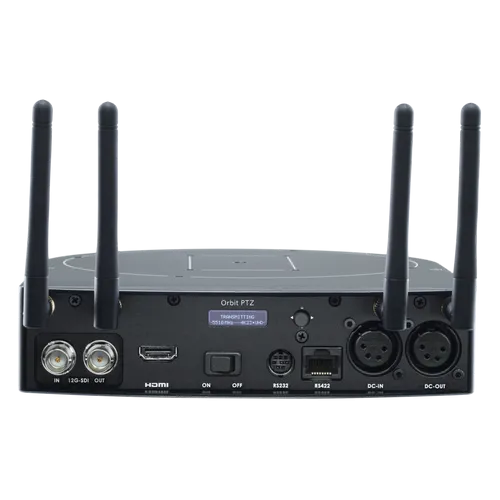

Передатчик оснащён входом 3G-SDI, входом HDMI и сквозным выходом 3G-SDI. Приёмник имеет два выхода 3G-SDI и один выход HDMI. Система поддерживает видеосигналы с разрешением до 1080p60 с цветовой субдискретизацией YCbCr 4:2:2, 10 бит для SDI и RGB 4:4:4, 8 бит для HDMI. Передатчик поддерживает входные разрешения до 4K60 с преобразованием в 1080p60 для беспроводной передачи. Аудиосигнал передаётся в формате 48 кГц 24-бит PCM.

Управление PTZ-камерой

Система поддерживает управление PTZ-камерами по протоколам VISCA (Sony) и Panasonic AW через интерфейсы RS-232 и RS-422. Команды управления передаются по беспроводному каналу с нулевой задержкой, что позволяет управлять панорамированием, наклоном и трансфокацией камеры в реальном времени. На корпусе передатчика и приёмника предусмотрены входы Tally для индикации статуса записи. Система совместима с широким спектром PTZ-камер Sony, Panasonic, PTZ Optics, Lumens и Marshall.

Беспроводные характеристики и управление

Система работает в диапазоне 5 ГГц с запатентованной технологией Joint Source Channel Coding (JSCC), которая обеспечивает устойчивость к помехам и эффективное использование частотного диапазона. Поддерживается 13 каналов шириной 40 МГц с автоматическим или ручным выбором частоты, включая DFS-диапазоны. Передатчик может отправлять сигнал одновременно на до 6 приёмников, а в одной зоне могут работать до 6 систем без взаимных помех. Для защиты сигнала используется шифрование AES-256 с обменом ключами RSA-1024. Энергопотребление передатчика составляет 20 Вт, приёмника — 18 Вт.

Комплектация видеосендера Teradek 10-2550 Orbit PTZ HD 3G-SDI/HDMI Wireless Transmitter/Receiver Kit

• Передатчик Orbit PTZ HD TX — 1 шт

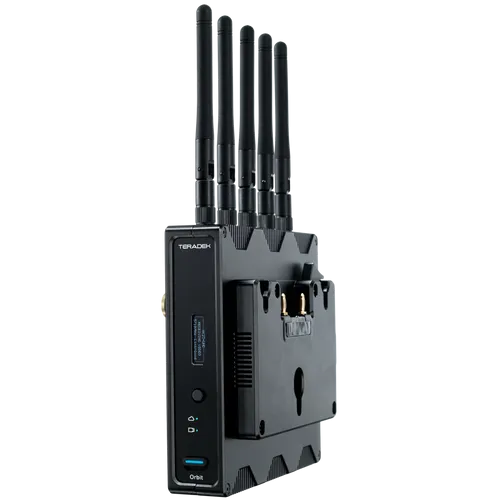

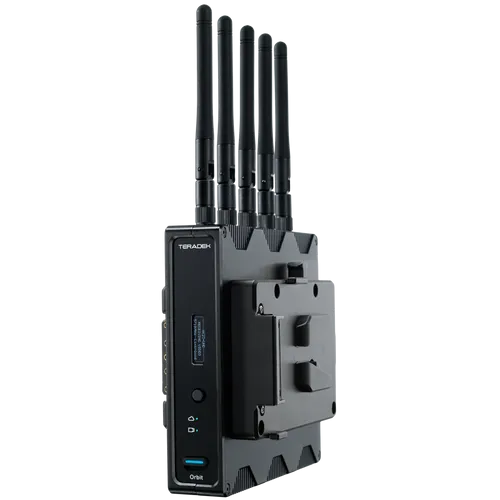

• Приёмник Orbit PTZ HD RX — 1 шт
• Антенны 2dBi (2.4/5.8 ГГц) — 9 шт
• Кабель HDMI (18 дюймов) — 2 шт
• Кабель SDI 12G BNC — BNC (18 дюймов) — 1 шт
• Кабель SDI 12G BNC — BNC (8 дюймов) — 1 шт
• Блок питания 90 Вт с разъёмом XLR — 1 шт
• Блок питания 30 Вт с разъёмом 2-pin — 1 шт
• Кабель XLR — P-Tap (18 дюймов) — 1 шт
• Адаптер для установки на стойку (3/8") — 1 шт
• Сетевые кабели питания — 2 шт
• Крепёжные винты и ключи (комплект) — 1 шт
