Зажим для труб Kupo KPC-A1203AE

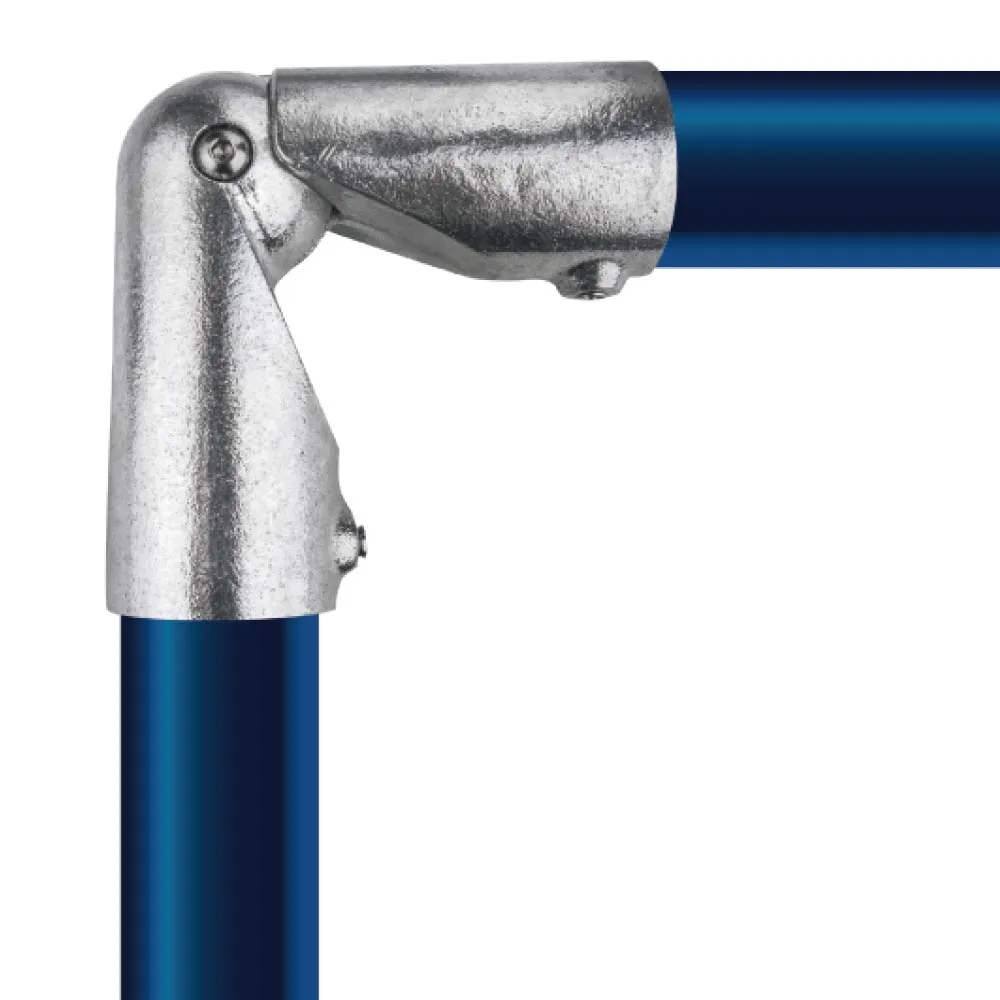

Зажим для труб Kupo KPC-A1203AE — это регулируемый угловой соединитель для труб диаметром 48.3 мм. Изделие отлито из алюминиево-магниевого сплава A535, что обеспечивает малый вес и устойчивость к коррозии. Соединитель позволяет изменять угол между трубами в диапазоне от 42 до 200 градусов, фиксируя положение в нужной точке. Конструкция не требует сварки, что ускоряет сборку каркасов и подвесных систем.

Конструкция и материал

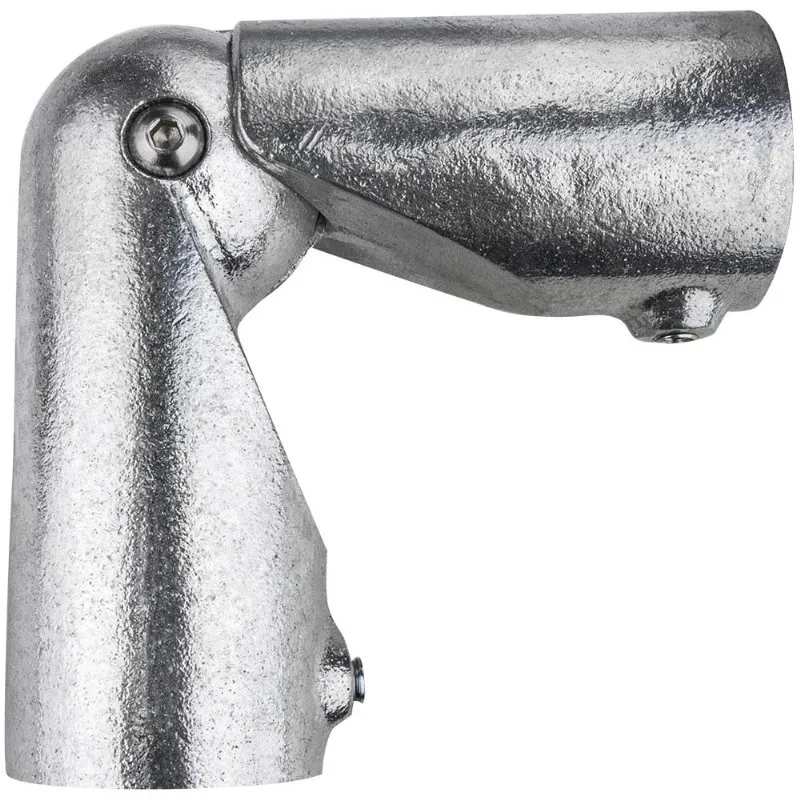

Деталь отлита из сплава A535 на основе магния и алюминия. Этот материал сочетает высокую механическую прочность с низким удельным весом и отличной устойчивостью к коррозии. Поверхность имеет светлый металлический оттенок, деталь не требует окрашивания для защиты от ржавчины. Вес соединителя составляет 550 г. Изделие произведено методом литья, поэтому возможны минимальные отклонения размеров от указанных в спецификации.

Геометрия и присоединительные размеры

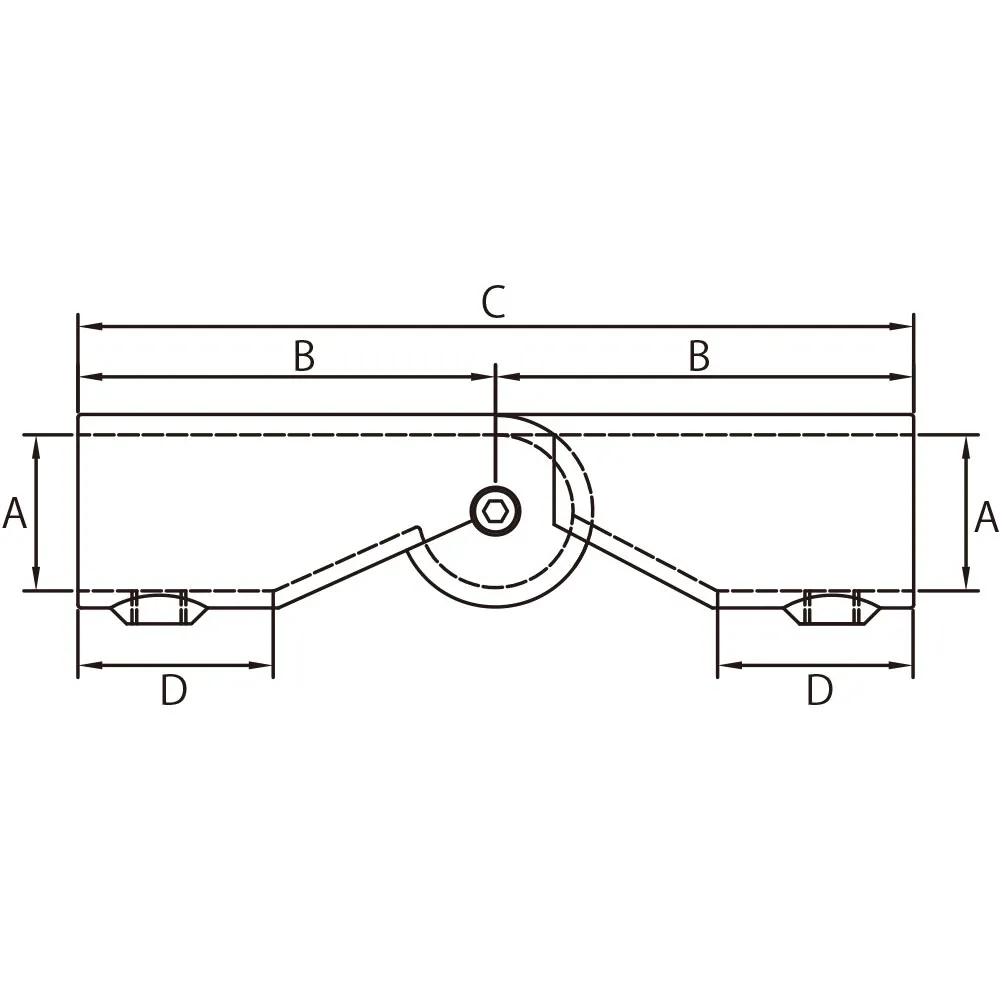

Соединитель имеет следующие габаритные размеры: общая длина (C) — 157 мм, посадочная глубина под трубу (A) — 50.2 мм, ширина корпуса (D) — 51 мм. Посадочный диаметр рассчитан на трубу 48.3 мм (1.90") — это стандартный размер для профессиональных алюминиевых и стальных труб Schedule 40.

Механизм фиксации и регулировки

Для крепления труб внутри соединителя используются оцинкованные шестигранные винты 3/8" с накаткой (ролированием). Рифлёная передняя часть винтов обеспечивает надёжное сцепление с поверхностью трубы, предотвращая проворачивание соединения под нагрузкой. Фиксация происходит с помощью стандартного шестигранного ключа. Регулировка угла осуществляется за счёт шарнирного узла — после ослабления центрального винта положение одной трубы относительно другой меняется в диапазоне от 42° до 200°.

Применение

KPC-A1203AE используется для сборки каркасов тканевых фонов, монтажа ограждений и перил, создания подвесных осветительных конструкций, а также для автомобильных креплений (car rigs) и систем трекового освещения. Возможность регулировки угла позволяет адаптировать конструкцию под неровные поверхности, наклонные плоскости и нестандартные конфигурации. Устойчивость к коррозии делает соединитель пригодным как для павильонной, так и для наружной съёмки.

Комплектация Зажим для труб Kupo KPC-A1203AE

• Регулируемый угловой соединитель (Adjustable Angle Connector) — 1 шт
