Крепежная панель Kupo KPC-A1246

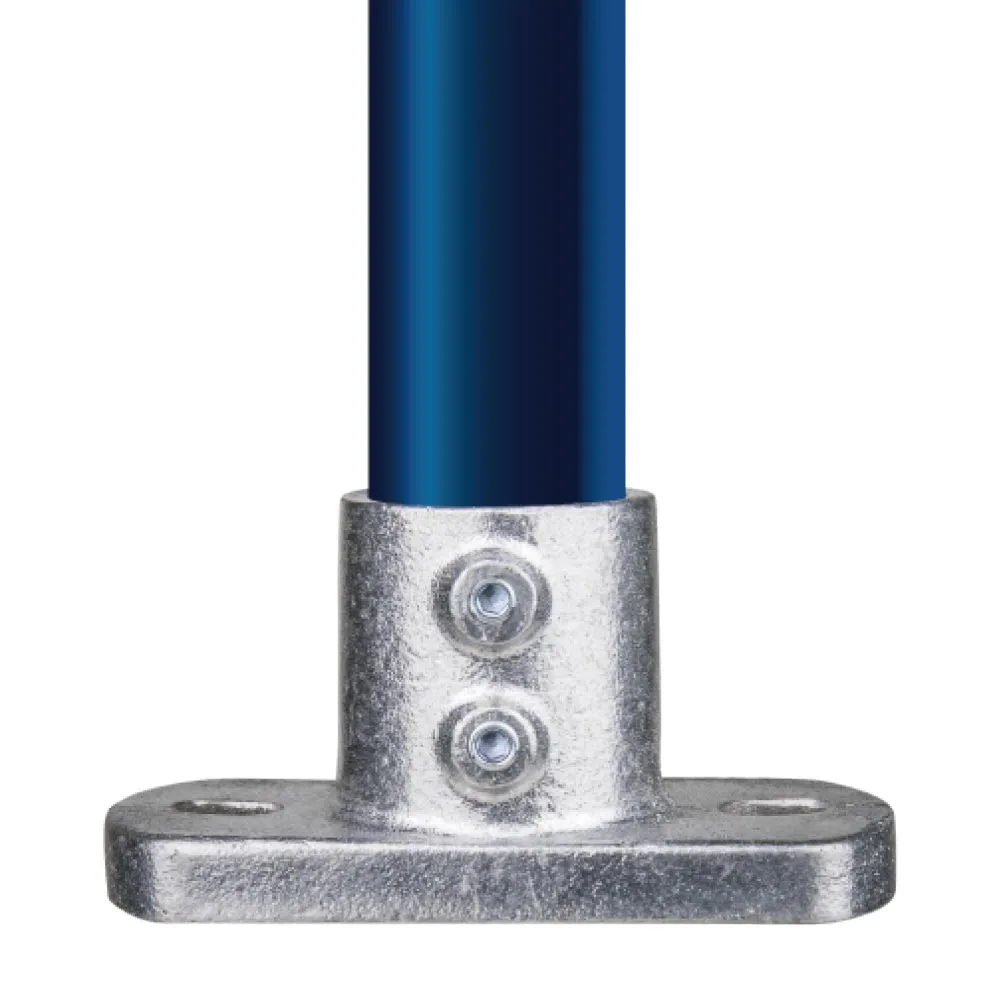

Крепежная панель Kupo KPC-A1246 Long Base — это удлинённое монтажное основание из алюминиево-магниевого сплава, предназначенное для крепления трубы диаметром 48,3 мм к несущим поверхностям. Изделие используется в качестве опоры для вертикальных стоек, перил и других трубчатых конструкций. Изготовлено из сплава A535 методом литья, вес составляет 480 г. Основание имеет симметричную форму с овальными отверстиями с обеих сторон.

Конструкция и материалы

Панель KPC-A1246 выполнена из алюминиево-магниевого сплава A535, который обеспечивает лёгкость (480 г), высокую прочность и устойчивость к коррозии и атмосферным воздействиям. Конструкция представляет собой удлинённую платформу с держателем для трубы в центральной части. С левой и правой сторон основания расположены овальные монтажные отверстия размером 13,5 x 20,5 мм, которые позволяют компенсировать неточности при разметке и обеспечивают надёжное крепление к опорной поверхности.

Фиксация трубы осуществляется с помощью двух оцинкованных шестигранных винтов 3/8" с накаткой, передняя часть которых имеет насечку для плотного захвата поверхности трубы. Изделие изготовлено методом литья, не требует сварки при монтаже и подходит для использования как в помещении, так и на открытом воздухе.

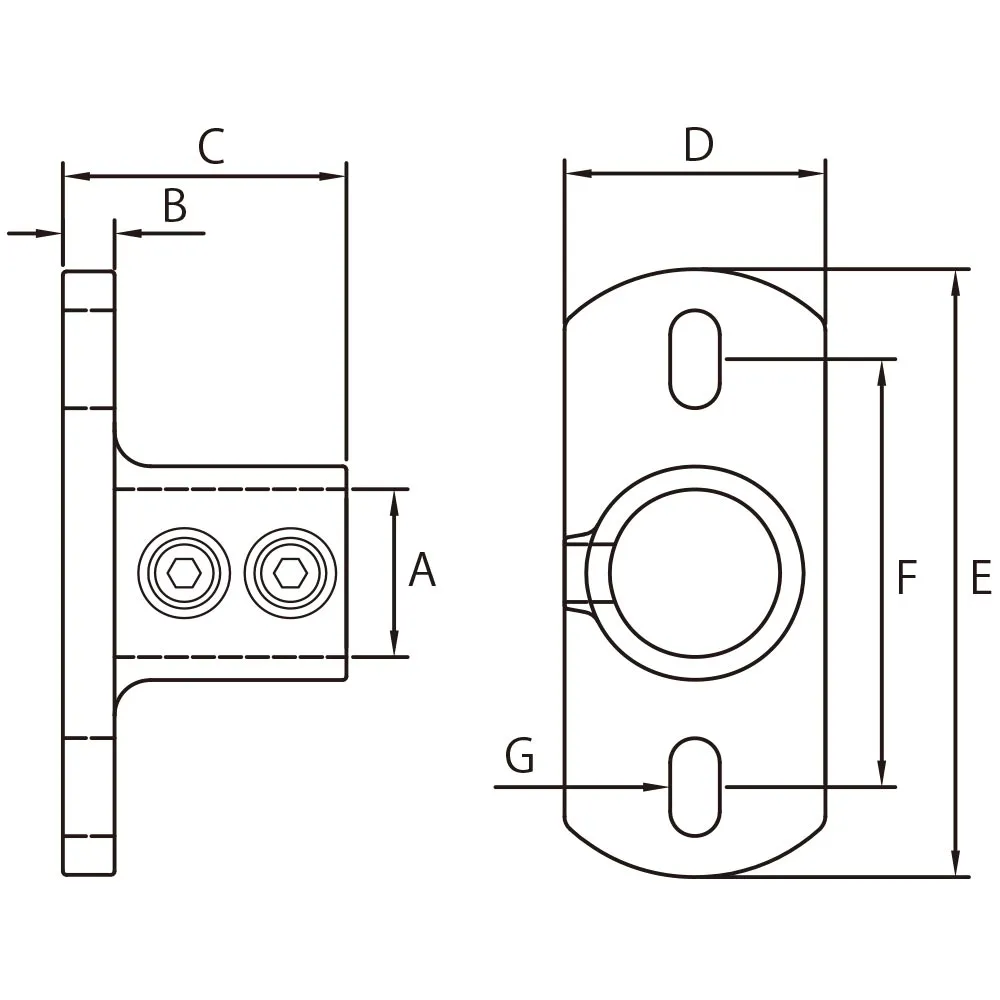

Геометрические размеры: 77 x 155 мм.

Особенности монтажа

При использовании панели для строительства перил или ограждений рекомендуется располагать отверстия таким образом, чтобы их положение пересекалось с горизонтальными трубами — это обеспечивает максимальную нагрузочную способность конструкции. Удлинённая форма основания обеспечивает повышенную устойчивость при значительных нагрузках на вертикальную стойку.

Применение

Используется для создания стационарных опорных конструкций: монтаж перил, установка стоек для подвеса осветительного и съёмочного оборудования, крепление трубчатых каркасов для флагов и ширм на съёмочных площадках, в телевизионных студиях и местах проведения мероприятий.

Комплектация крепежной панели Kupo KPC-A1246

• Крепежная панель Kupo KPC-A1246 — 1 шт
• Винт 3/8" с накаткой — 2 шт
