Аккумуляторная площадка V-Mount Teradek Bolt 1000 LT и 500 XT RX

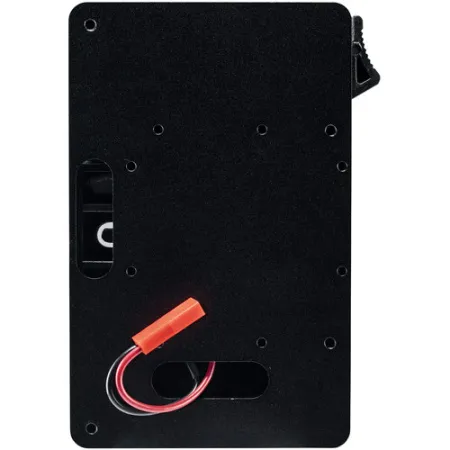

Аккумуляторная площадка V‑Mount для приёмников Bolt 1000 LT и Bolt 500 XT предназначена для крепления и питания приёмников систем беспроводной передачи видео Bolt 1000 LT, Bolt 500 XT и Sidekick XT от профессиональных V‑Mount аккумуляторов. Площадка подключается к приёмнику через внутренний JST-разъём, что позволяет питать устройство без использования внешних кабелей. Для питания дополнительного оборудования предусмотрены два выхода D-Tap мощностью до 50 Вт (14.4 В). Площадка изготовлена из алюминиевого сплава 6061‑T6 и имеет размеры 15.7 × 8.5 × 7.8 см, вес составляет 433 г.

Конструкция и установка

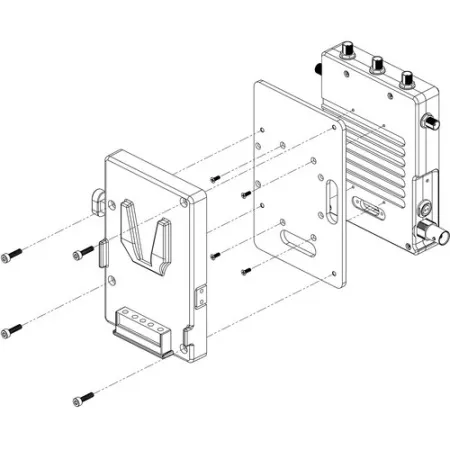

Площадка изготовлена из алюминиевого сплава 6061‑T6 и имеет размеры 6.17 × 3.36 × 3.06 дюйма (≈15.7 × 8.5 × 7.8 см), вес составляет 433 г. Для установки необходимо снять заводскую крышку с приёмника, подключить внутренний JST-кабель площадки к разъёму приёмника и закрепить площадку с помощью входящих в комплект винтов через проставочную пластину. Такая конструкция обеспечивает надёжное соединение и исключает риск случайного отключения питания во время работы. В комплект поставки входят все необходимые крепёжные элементы — четыре винта M3×12 мм и четыре винта M2×6 мм, что позволяет выполнить монтаж без поиска дополнительных деталей.

Совместимость и применение

Площадка совместим с приёмниками Bolt 1000 LT, Bolt 500 XT и Sidekick XT. Для крепления на корпусе предусмотрены три монтажные точки 1/4″‑20 и два сквозных паза 1/4″‑20, что позволяет устанавливать площадку совместно с антенной решёткой Teradek Antenna Array или использовать в качестве отдельного кронштейна для крепления приёмника на стойку или обвес. Два выхода D-Tap на площадке обеспечивают питание дополнительных аксессуаров — мониторов, приёмников или другого оборудования, что особенно полезно при работе в полевых условиях, где каждый дополнительный кабель создаёт неудобства.

Физические параметры и надёжность

Площадка имеет компактные размеры 15.7 × 8.5 × 7.8 см и вес 433 г, что не перегружает камерный комплект и обеспечивает удобство транспортировки. Корпус из алюминиевого сплава 6061‑T6 устойчив к механическим повреждениям и обеспечивает эффективное отведение тепла от аккумулятора и приёмника. Выходы D-Tap рассчитаны на нагрузку до 50 Вт при напряжении 14.4 В, что достаточно для питания большинства аксессуаров, используемых на съёмочной площадке.

Комплектация аккумуляторной площадки V‑Mount Teradek Bolt 1000 LT и 500 XT RX

• Площадка V‑Mount (Female) — 1 шт
• Проставочная пластина (Riser Plate) — 1 шт
• Винты M3×12 мм — 4 шт
• Винты M2×6 мм — 4 шт
