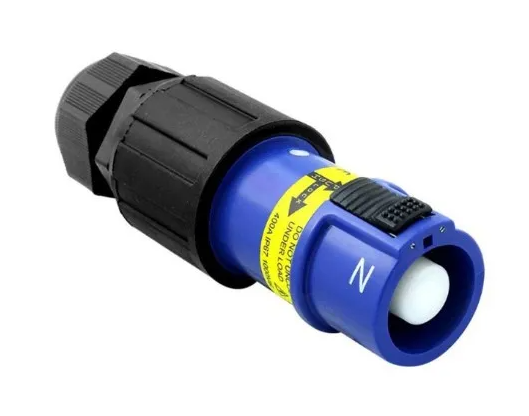

Коннектор силовой Kupo PFLS-NBL-S120M40A PowerFit 400A

Коннектор силовой Kupo PFLS-NBL-S120M40A PowerFit 400A — это профессиональный однополюсный разъем типа «линия-источник», предназначенный для подключения мощного оборудования к силовым линиям в киностудиях, на концертных площадках и для трансляционного оборудования. Модель рассчитана на номинальный ток 400 Ампер при использовании кабеля сечением 120 мм² и напряжение до 1000 Вольт. Синий цвет корпуса соответствует фазе нейтрали и служит для цветовой маркировки, предотвращая ошибочное подключение. Вес коннектора составляет 330 г.

Конструкция и безопасность

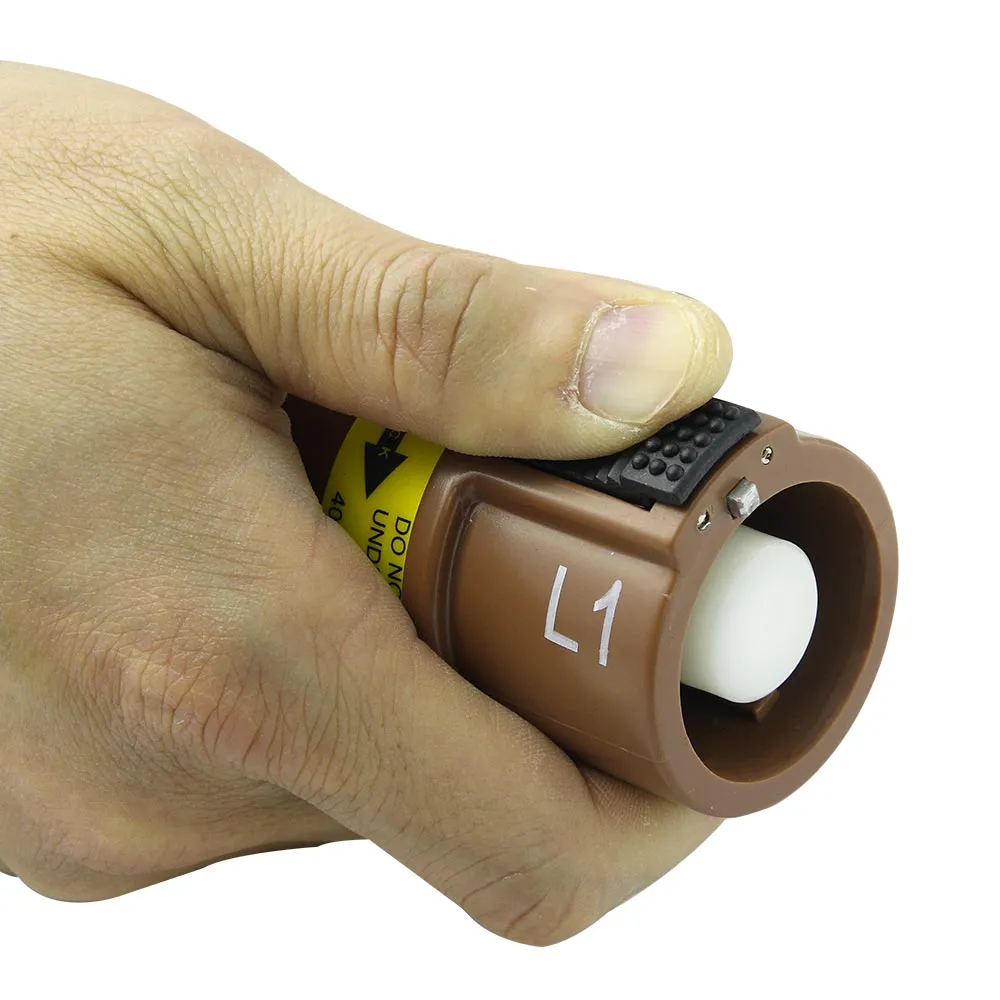

Корпус разъема выполнен из прочного термопластика, устойчивого к ударам и высоким температурам, с классом горючести UL94-V0. Ключевой особенностью модели является запатентованная кнопка-фиксатор, встроенная в корпус, которая позволяет легко состыковывать и разъединять коннектор без использования специальных инструментов. Эргономичная резиновая рукоятка обеспечивает удобный и нескользящий захват, что особенно важно при частых подключениях в условиях ограниченной видимости. Контакты изготовлены из латуни с серебряным покрытием, что гарантирует отличную проводимость и минимальные потери энергии.

Герметичность и защита

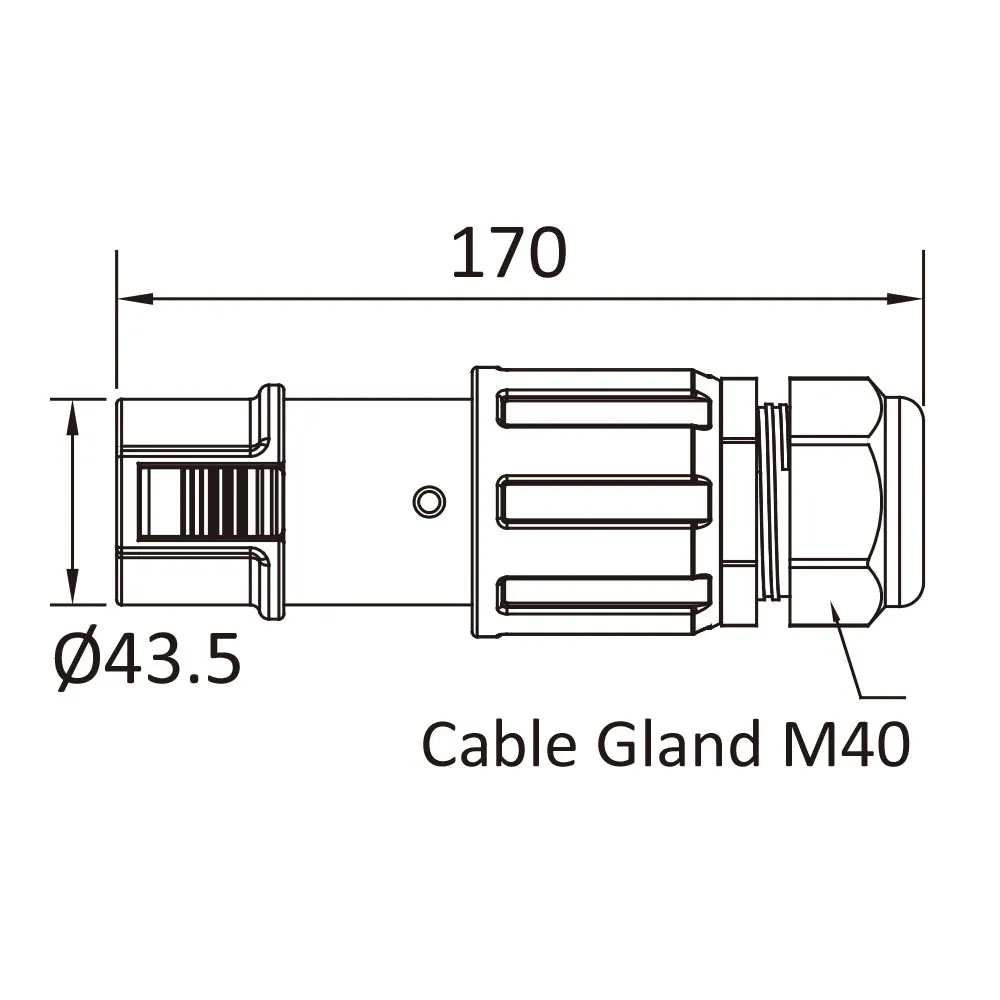

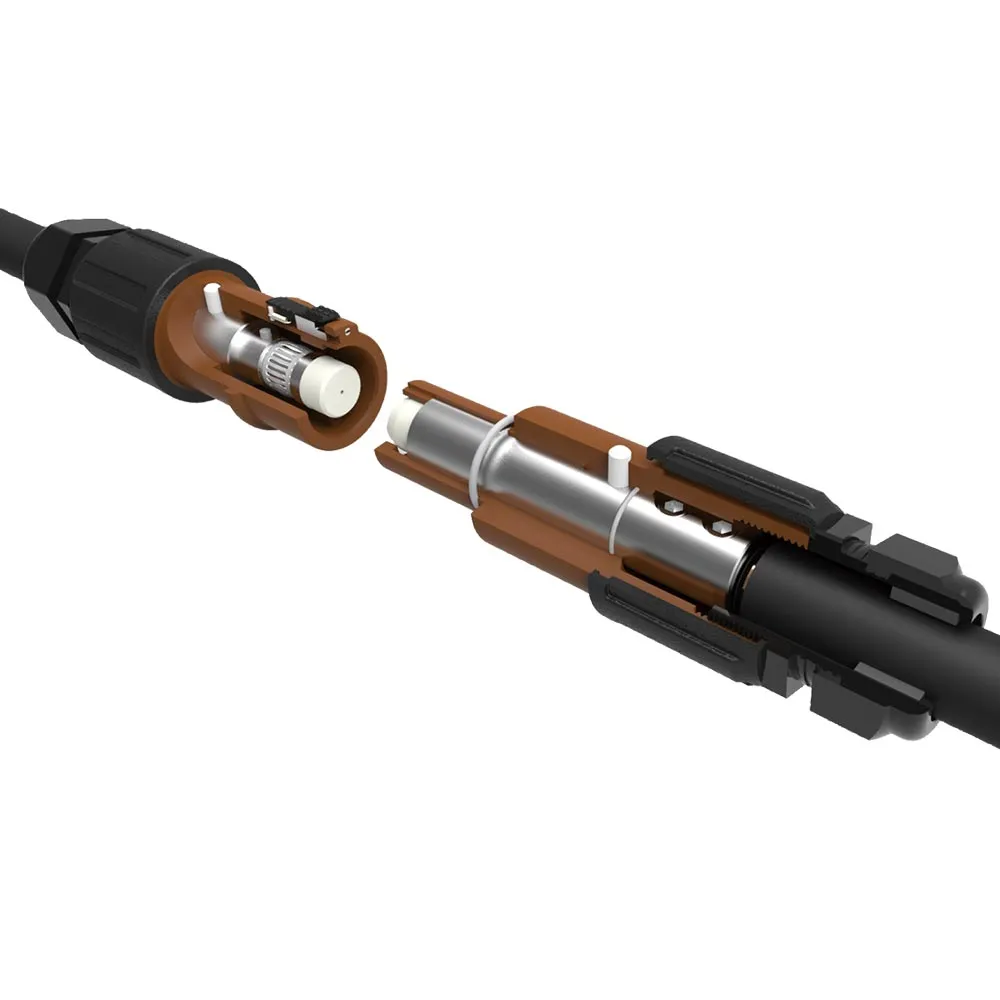

Кабельный ввод M40 в комплекте с резиновыми уплотнителями обеспечивает надежную фиксацию кабеля и герметичность соединения. Два стопорных винта внутри разъема надежно фиксируют концы кабеля, исключая их выпадение при вибрациях. Фиксатор из POM обеспечивает превосходную изоляцию и высокую жесткость соединения. Коннектор имеет степень защиты IP67 в состыкованном состоянии, что делает его полностью пыленепроницаемым и защищает от временного погружения в воду. Силиконовое уплотнительное кольцо обеспечивает максимальную герметичность сочленения.

Условия эксплуатации

Рабочий диапазон температур составляет от -45°C до +85°C, что позволяет использовать коннектор в любых климатических условиях — от арктического холода до пустынной жары. Ударопрочный корпус выдерживает случайные падения и удары о твердые поверхности без повреждения внутренних контактов. Долговечность соединения обеспечивается высокой механической прочностью всех компонентов и устойчивостью к многократным циклам состыковки. Тестовое напряжение составляет 4500 Вольт, что подтверждает высокий уровень изоляции и безопасности. Защита от прикосновения пальцем IP2X предотвращает поражение электрическим током при расстыковке.

Применение и преимущества

Коннектор предназначен для использования в однополюсных силовых цепях переменного и постоянного тока и используется для питания кинокамер высокой мощности, HMI- и LED-осветителей, передвижных видеосерверов и другого профессионального оборудования. Кнопочная система фиксации значительно ускоряет процесс сборки силовых линий на площадке, исключая необходимость использования дополнительных инструментов. Серебряное покрытие контактов обеспечивает стабильное электрическое соединение без искрения и перегрева даже при длительной работе на максимальной мощности. Цветовая маркировка синего цвета позволяет быстро идентифицировать фазу нейтрали в сложных силовых распределительных системах.

Универсальность и совместимость

Универсальность подключения делает коннектор совместимым с кабелями различных производителей, имеющими аналогичные технические характеристики. Конструкция с защитой от неправильного подключения гарантирует, что разъемы с разным цветом корпуса не могут быть соединены, предотвращая ошибки фазировки. Сертификация CE и RoHS подтверждает соответствие изделия международным стандартам безопасности. Момент затяжки винтов составляет не менее 10.5 Н·м, что обеспечивает надежный контакт без риска повреждения резьбы.

Комплектация силового коннектора Kupo PFLS-NBL-S120M40A

• Силовой коннектор Kupo PowerFit 400A — 1 шт
• Кабельный ввод M40 с резиновыми уплотнителями — 1 шт
